Composants de moteur de drone

Les moteurs électriques sont au cœur des véhicules aériens sans équipage (UAV). Ils affectent directement l’endurance, la fiabilité et les performances en vol des drones. Chaque partie d'un moteur électrique affecte l'efficacité et la puissance de sortie, ce qu'il est important de comprendre pour optimiser la conception et le fonctionnement.

Cet article détaille les composants clés des moteurs électriques utilisés pour les drones et fournit plus d'informations sur leur rôle dans l'obtention de hautes performances.

Que sont les moteurs électriques de drones ?

Les moteurs électriques des drones convertissent l’énergie électrique en énergie mécanique, qui entraîne les hélices qui génèrent la poussée. L'efficacité de ce processus de conversion détermine la quantité d'énergie de la batterie utilisée efficacement pour le vol par rapport à la quantité perdue sous forme de chaleur ou de friction. Les moteurs de drones sont généralement des moteurs à courant continu sans balais (BLDC) en raison de leur rapport puissance/poids, de leur efficacité et de leur fiabilité.

Composants clés des moteurs électriques des drones

Les moteurs électriques des drones comportent six composants clés. Passons en revue les détails de chacun, y compris leur efficacité énergétique et leur rôle dans la performance.

1. Stator

Le stator est la partie fixe du moteur. Il se compose de noyaux en acier laminé enveloppés d’enroulements en cuivre. Lorsque le courant circule dans ces enroulements, il crée un champ magnétique rotatif qui entraîne le rotor.

Le couple et l’efficacité du moteur du drone dépendent de la qualité et de la disposition des enroulements du stator. Le cuivre de haute pureté avec un calibre de fil optimal minimise la perte de puissance en réduisant la résistance électrique.

La conception efficace du stator réduit pertes de cuivre (pertes I²R), qui constituent une source majeure de production de chaleur et de gaspillage d’énergie.

2. Rotor

Le rotor est la pièce rotative reliée à l'arbre du moteur et à l'hélice. Dans les moteurs de drones, le rotor contient généralement des aimants permanents fabriqués à partir de matériaux de terres rares comme le néodyme.

Des aimants permanents puissants créent un champ magnétique puissant qui interagit avec le champ du stator pour produire un couple. L'efficacité globale du moteur est améliorée lorsque des aimants de haute qualité sont utilisés pour améliorer le couple de sortie.

3. Roulements

Les roulements des moteurs de drones sont chargés de soutenir l’arbre du rotor, ce qui permet au moteur de tourner en douceur. De bons roulements réduisent la friction mécanique, qui autrement gaspille de l'énergie et génère de la chaleur. Les roulements à faible friction et de haute précision prolongent la durée de vie du moteur et réduisent la consommation d'énergie.

4. Enroulements

Les enroulements situés sur le stator forment les bobines électromagnétiques qui génèrent le champ magnétique tournant.

Le nombre de tours, l’épaisseur du fil et le modèle d’enroulement affectent les caractéristiques de couple et de vitesse du moteur. L'équilibrage de la résistance et de l'inductance avec une conception d'enroulement optimisée rend le moteur plus efficace.

5. Carter moteur et refroidissement

Le boîtier protège les autres composants à l’intérieur du moteur. Cela aide également à la dissipation de la chaleur. Les mécanismes de refroidissement tels que les ailettes ou les conceptions de flux d'air aident à optimiser les températures de fonctionnement.

Le carter moteur et le refroidissement empêchent une surchauffe, qui peut dégrader les aimants et l'isolation, réduisant ainsi la durée de vie et les performances du moteur. Une gestion efficace des températures se traduit par une moindre augmentation de la résistance causée par la chaleur.

6. Contrôleur de vitesse électronique (ESC)

Le contrôleur de vitesse électronique (ESC) régule la puissance délivrée pour contrôler la vitesse du moteur. Bien qu'il ne fasse pas physiquement partie du moteur, l'ESC est essentiel pour réguler ses performances. Il permet d'optimiser le fonctionnement du moteur dans différentes conditions de vol en contrôlant avec précision le courant et la tension. Les ESC avancés avec freinage régénératif et commutation en douceur réduisent les pertes d'énergie et améliorent la durée de vie de la batterie.

Comment les composants influencent les performances globales du moteur

Chaque composant d'un moteur électrique de drone a une influence directe sur le performances du moteur. Cela affecte principalement le couple et la vitesse, la génération et la perte de chaleur, ainsi que le facteur de puissance.

Couple et vitesse

Le couple affecte la poussée que le drone peut générer, tandis que la vitesse influence la vitesse de rotation des hélices. Le couple produit dépend de l'interaction entre les aimants du rotor et les enroulements du stator. Lorsque la force de l'aimant est correctement adaptée à la conception du bobinage, le moteur du drone peut fournir le couple requis à des vitesses optimales.

Production et perte de chaleur

Les pertes augmentent lorsque de la chaleur est générée et l’efficacité du moteur du drone est réduite. La chaleur est causée par la résistance des enroulements et la friction dans les roulements. La chaleur accélère également l’usure de l’isolation et des aimants à l’intérieur du moteur. Des matériaux et des conceptions de refroidissement efficaces aident à maintenir des températures basses pour préserver les performances.

Facteur de puissance et efficacité électrique

Le facteur de puissance mesure l’efficacité avec laquelle le moteur convertit l’entrée électrique en sortie mécanique. Les moteurs avec un faible facteur de puissance consomment plus de courant sans produire de couple proportionnel, ce qui gaspille de l'énergie.

Façons d’améliorer l’efficacité du moteur du drone

Plusieurs approches techniques peuvent améliorer l’efficacité du moteur du drone. Le choix des matériaux utilisés dans le moteur est l’un des plus importants. L’utilisation de cuivre à haute conductivité pour les enroulements et d’aimants puissants aux terres rares pour le rotor améliore globalement les performances électromagnétiques.

La précision de la fabrication a également un effet significatif sur l’efficacité du moteur. Des tolérances serrées réduisent les pertes mécaniques et le désalignement.

L'intégration d'ailettes de refroidissement, de dissipateurs thermiques ou de refroidissement liquide pour la gestion thermique maintient une température optimale. L'adaptation de charge est une autre méthode qui consiste à sélectionner des moteurs dimensionnés de manière appropriée pour le poids du drone et le profil de mission. Cela évite à la fois la sous-charge et la surcharge, conditions qui réduisent l’efficacité et peuvent entraîner une instabilité des performances.

Enfin, les ESC avancés améliorent l'efficacité du moteur du drone grâce à des entraînements à fréquence variable et des algorithmes de contrôle de courant. Cela permet de gérer les performances sous différentes charges.

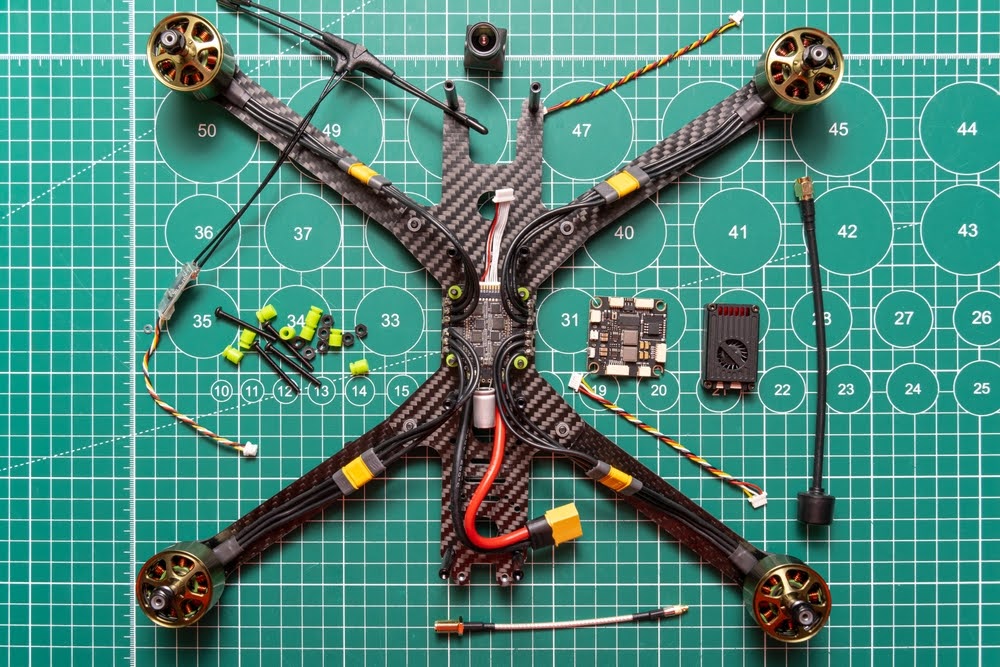

Composants de moteur électrique d'UAV

L'efficacité énergétique et les performances des moteurs électriques des drones se résument à une conception et à une intégration soignées des composants clés. Le stator, le rotor, les enroulements, les roulements et les systèmes de refroidissement jouent chacun un rôle important dans la conversion de l'énergie électrique en poussée mécanique.

Comprendre ces composants aide les ingénieurs à optimiser les systèmes moteurs des drones pour réaliser des économies d'énergie et de meilleures performances globales.
